Missions Active Preparation

Le logiciel Map a pour but de mettre en œuvre, au sein d’une architecture de type client / serveur des outils de visualisation et de calcul afin de permettre à un opérateur de définir des missions aériennes.

Les missions préparées peuvent ensuite être évaluées dynamiquement par simulation numérique. L’interprétation des résultats de simulation permet alors d’optimiser les scénarios d’attaque.

La configuration minimale pour faire fonctionner l'application est un PC compatible Intel X86 équipé de 128 Mo de RAM fonctionnant sous Windows (2000 ou XP) ou bien sous Linux (noyau 2.x).

L'application nécessite l'installation d'une machine virtuelle JAVA compatible avec la machine virtuelle SUN 1.4.

Fiche PDF

Théâtre d'opérations

L’opérateur dispose d’outils conviviaux (zoom, loupe, scrolling, filtres, réglage luminosité, ...) pour sélectionner et manipuler un théâtre d’opérations composé à partir des éléments suivants :

• une zone géographique qui peut être définie à partir de :
  • cartes scannées (Lambert conique, UTM).
  • cartes ASRP/USRP.
  • données IGN.
  • images SPOT.
  • données altimétriques (DMA-DLMS, SPOT).
  • données planimétriques (VMAP, DCW, DFAD).
• objectifs : type, position, dimensions
• systèmes de défense Sol-Air : type position, caractéristiques technico-opérationelles.
• systèmes de défense aérienne.

Les systèmes peuvent être fixes ou mobiles. Dans ce cas, l'opérateur définit la trajectoire de l'objet mobile : route, vitesse, ...

Préparation des missions

Les différentes phases de la préparation d’une mission sont les suivantes : choix du type de mission, pour une mission d'attaque : sélection d’un objectif et d’une heure d’attaque, définition de la configuration des avions, saisie des points tournants et du profil de vol, programmation des actions de brouillage : type du brouillage, puissances émises, durées des phases d’émission et de silence. programmation des séquences de leurrage IR, programmation du détecteur d'alertes. Plusieurs missions peuvent ainsi être préparées successivement et coordonnées dans le temps.

Pendant la phase de préparation, l’opérateur dispose de plusieurs fonctions utilitaires :

• calcul et affichage des diagrammes de visibilité des radars de défense aérienne,
• calcul et affichage des domaines d’interception des systèmes d’armes.
• affichage du profil du terrain survolé (coupe de terrain ou bien visualisation 3D avec possibilité d’animation).

Les missions préparées peuvent ensuite être imprimées :

• édition de la chronologie,
• édition graphique des trajectoires.

Évaluation des Missions

La fonction d’évaluation a pour objet de fournir une estimation de la qualité des missions préparées. Cette évaluation est basée sur une simulation numérique.

Les modèles de simulation mis en œuvre peuvent être de 2 types : des modèles génériques configurés soit avec des données fictives, soit avec des données de systèmes réels, des modèles spécifiques développés à partir des renseignements disponibles concernant les systèmes traités.

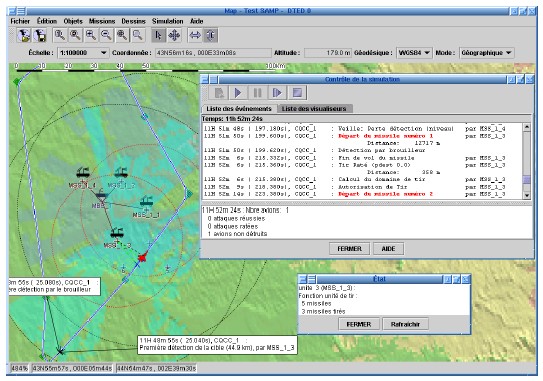

La simulation est de type incrémental ; des fonctions de visualisation permettent de suivre l’évolution du scénario au cours du temps :

• affichage de messages retraçant le déroulement chronologique de la simulation,
• visualisation du déplacement des mobiles (avions, missiles),
• affichage des engagements entre les systèmes Sol-Air et les avions,

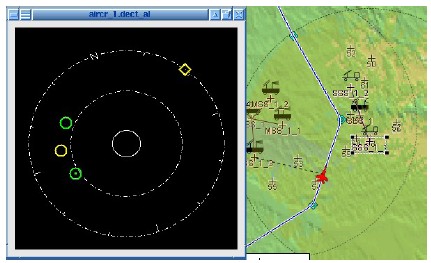

• affichage des visualisations des équipements mis en œuvre : scope radar, détecteurs d'alertes, ...

Les données calculées (signaux reçus par les systèmes d’armes, signaux émis par les brouilleurs, trajectoires, ...)sont enregistrées sur des fichiers disque et peuvent être dépouillées à l’issue de la phase d’évaluation. Ce dépouillement, qui est effectué à l’aide du logiciel xcourbe, permet une analyse détaillée des résultats obtenus.

Bilans

Les bilans sont édités à l’issue de la phase de simulation afin de synthétiser les résultats de l’évaluation :

• nombre d’attaques prévues,
• nombre d’attaques réalisées,
• nombre d’aéronefs détruits avant d'avoir atteint de l’objectif,
• nombre d’aéronefs détruits après avoir atteint l’objectif,
• nombre initial de systèmes d’armes de défense Sol-Air,
• nombre de tir missiles.
