Simulation  numérique

Sur demande de l'opérateur, un simulation peut être lancée afin d'obtenir les résultats numériques pour le scénario courrant. Le logiciel peut restituer les résultats de calcul de différentes façons :

• listing d'événements
• diagramme chronologique
• animation 3D

Le diagramme chronologique présente les différentes séquences de leurrage et l'état du missile (lancement, perte de détection, phases de recherche..) sur une échelle de temps.

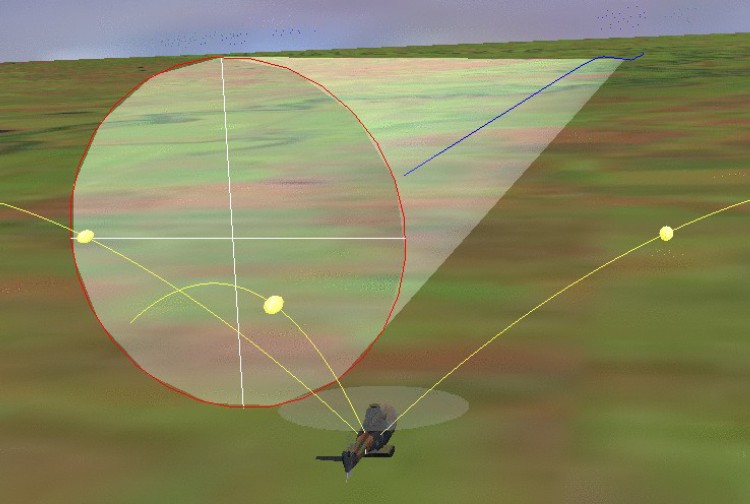

L'animation 3D permet une restitution de l'exécution du scénario. La scène en 3D est constituée des éléments suivants : sol, descriptions VRML (Virtual Reality Modeling Language) des objets mobiles (aéronefs, missile, leurres), l'autodirecteur et optionellement la trajectoire des objets. Ces trajectoires sont représentées par des lignes de couleurs différentes.

Pour un instant donné, les objets mobiles et les données de l'autodirecteur sont récupérables dans les résultats numériques de la simulation. La scène 3D est alors mise à jour et affichée à l'écran. La date courante est mise en évidence dans le chronogramme par une barre verticale de couleur.

 L'utilisateur peut effectuer les opérations suivantes sur l'animation 3D :

• pause
• lecture pas à pas
• lecture en avant/lecture en arrière
• sélection d'une date donnée
• arrêt

L'utilisateur peut sélection un point de vue prédéfini (par exemple aéronef ou vue autodirecteur) ou bien il peut changer dynamiquement le point de vue à l'aide de la souris.
