Automatisation d'une chaîne de mesures TEMPEST

L'application PASCAL a pour but de permettre l'automatisation d'une chaîne de mesures TEMPEST. L'évaluation TEMPEST consiste à mesurer et analyser les émissions électromagnétiques des systèmes d’information, afin de déterminer leur caractère éventuellement compromettant.

La configuration minimale pour faire fonctionner l'application PASCAL est un PC compatible Intel X86 équipé de 128 Mo de RAM sous Windows (2000 ou XP) ou bien sous Linux (noyau 2.x).

La configuration doit également comporter une machine virtuelle JAVA compatible avec la machine virtuelle SUN 1.4.

L'évaluation se déroule en 3 phases : Préparation de l’évaluation aboutissant à une matrice de test dans laquelle sont listées toutes les mesures à réaliser en détaillant : le mode de test mis en oeuvre, les paramètres de mesure. Réalisation du test (mesure du spectre et analyse des perturbations). Rédaction des rapports de test.

Les données de l'application sont gérées par une base de données Oracle.

Fiche PDF

Préparation de l'évaluation

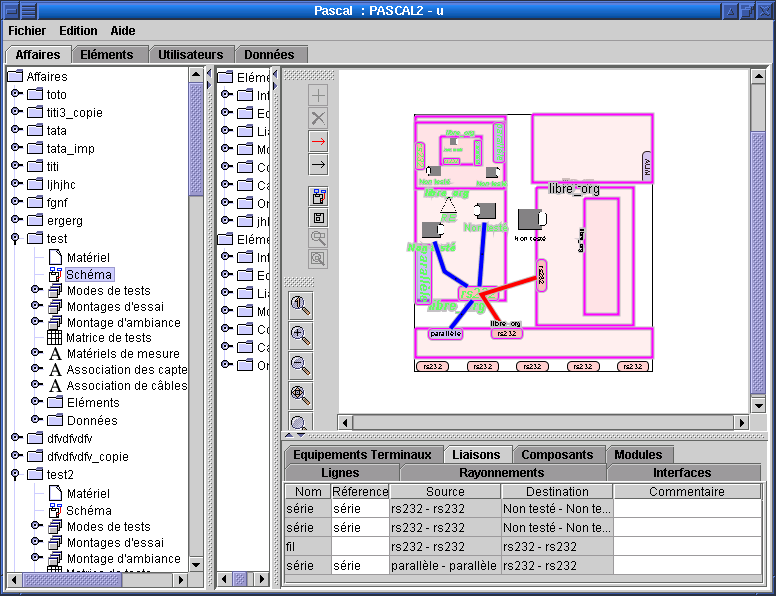

L'équipement sous test est principalement décrit par un schéma réalisé par l'utilisateur. Ce schéma est utilisé pour définir :

• les composants internes de l'équi­pement,
• les interfaces entre l'équipement et l'extérieur,
• les lignes d'interface entre les équipements externes et les interfaces de l'équipement testé,
• les liaisons entre les composants à internes à l'équipement.

Le schéma peut être créé à l'aide des données générales disponibles dans la base de données, ou bien en utilisant des composants spécifiques définis uniquement au sein de l'équipement analysé.

PASCAL permet de déplacer ou copier les éléments entre les données générales et les données spécifiques des différents équipements traités.

Il est également possible d'échanger les données entre 2 instances de la base de données via un mécanisme d'import/export.

Modes de test

L'équipement sous test est analysé selon une série de modes de fonctionnement. Chaque mode de test correspond à un cadre d'utilisation donné. Un montage d'essai est construit par le regroupement de plusieurs modes de test compatibles.

Un mode de test est principalement caractérisé par les descriptions :

• des mesures à réaliser : il s'agit de définir les médias (lignes) et sous-média (broches) testés, ainsi que les associations de capteurs et de câbles mises en oeuvre pour réaliser les mesures,
• les signaux rouges : les signaux sont décrits sous la forme d'un diagramme de flux qui représente le parcours chronologique des signaux entre les éléments du schéma pour le mode de test considéré.

Les signaux associés aux flux peuvent être directement acquis par l'application. Actuellement PASCAL supporte des analyseurs de type Hewlett Packard (séries 16500) et Tektronix (série 2440).

Matrice de test

Le calcul de la matrice de test consiste à définir les paramètres des mesures à appliquer pour chaque média et sous-média pris en compte. Ce calcul utilise :

• les fréquences et les catégories des signaux rouges,
• les règles définies par la norme appliquée.

La matrice de test fournit pour chaque média testé les valeurs du balayage à réaliser : bornes des fréquences, bandes passantes, ...

Mesures

PASCAL permet de gérer la réalisation des mesures pour chaque ligne de la matrice de test. L'acquisition des mesures peut être réalisée selon 2 modes :

Manuel : PASCAL exporte les données de la matrice de test dans un fichier ASCII qui est transmis au récepteur via le logiciel de pilotage du récepteur. L'application importe ensuite les mesures en les récupérant soit par le bus GP-IB, soit par ligne série, soit par transfert de fichier.
Automatique : PASCAL utilise l'application ScenarioFlex pour piloter les récepteurs.


Selon les cas les données transmises sont les images des courbes représentant le niveau mesuré en fonction de la fréquence, ou bien directement les valeurs des points de mesure.

Le mode automatique peut être non piloté ou piloté. Dans ce dernier cas les dépassements détectés sont transmis à une troisième application, PILOTE. En mode automatique il est possible de réaliser plusieurs mesures à suivre dans une même opération (regroupement).

Les communications entre les applications PASCAL, ScenarioFlex et PILOTE sont gérées par un serveur intermédiaire, pserver.

Détail du mode automatique

1. Les données des balayages sont transmises à ScenarioFlex.
2. ScenarioFlex procède à la réalisation des mesures. Il avertit l'utilisateur en cas de changement de capteurs.
3. ScenarioFlex retourne les images des mesures réalisées.
4. Chaque image est affichée par PASCAL et présentée à l'utilisateur qui peut éventuellement demander à analyser l'image avant de procéder à la validation.

Analyses

La phase d'analyse consiste à étudier précisément les points de mesures pour lesquels le niveau observé est supérieur à une valeur limite fixée par la norme.

Les résultats de l'analyse sont donnés pour une certaine gamme de fréquence ou pour un point. Les analyses sont caractérisées par des données (fréquence, type, commentaire) et une image de compromission. Le nombre d'analyses n'est pas limité.

Le mode reprise d'analyse permet d'utiliser les données des anomalies enregistrées par l'application PILOTE au cours de la mesure pour configurer automatiquement le récepteur.

Édition des rapports

Il est possible d'établir des synthèses regroupant les différentes analyses, soit par mode de test, soit par média testé.

PASCAL permet de générer des rapports sous la forme de documents compatibles Microsoft Word ou bien de documents au format standard OpenOffice :

• plan de test qui décrit la préparation de l'essai,
• rapport de test qui contient les images des mesures, ainsi que les synthèses.
